Détails de produit
Lieu d'origine: Shenzhen, en Chine
Nom de marque: JIG
Numéro de modèle: Le nombre total de personnes concernées par les mesures de prévention et de lutte
Conditions de paiement et d'expédition
Quantité de commande min: 1 pièce
Conditions de paiement: L/C, D/A, D/P, T/T
Rapport de réduction: |
5-10 |
Couple de sortie évaluée: |
4 à 130 N. M. |
Couple de sortie maximum: |
3 fois le couple nominal |
Positionnement de l'exactitude: |
≤ 3anc-min |
Charge axiale admissible: |
8000n |
Durée de vie de précision: |
30000 heures (opération intermittente) |
Efficacité de transmission: |
90-95% |
Le bruit: |
≤ 67 dB |
Méthode d'installation: |
quels |
Rapport de réduction: |
5-10 |
Couple de sortie évaluée: |
4 à 130 N. M. |
Couple de sortie maximum: |
3 fois le couple nominal |
Positionnement de l'exactitude: |
≤ 3anc-min |
Charge axiale admissible: |
8000n |
Durée de vie de précision: |
30000 heures (opération intermittente) |
Efficacité de transmission: |
90-95% |
Le bruit: |
≤ 67 dB |
Méthode d'installation: |
quels |
Caractéristiques:
1Une structure creuse
2, haute précision de positionnement répétitif
3, Haute rigidité
4, haute précision de rotation
5Toute configuration du moteur

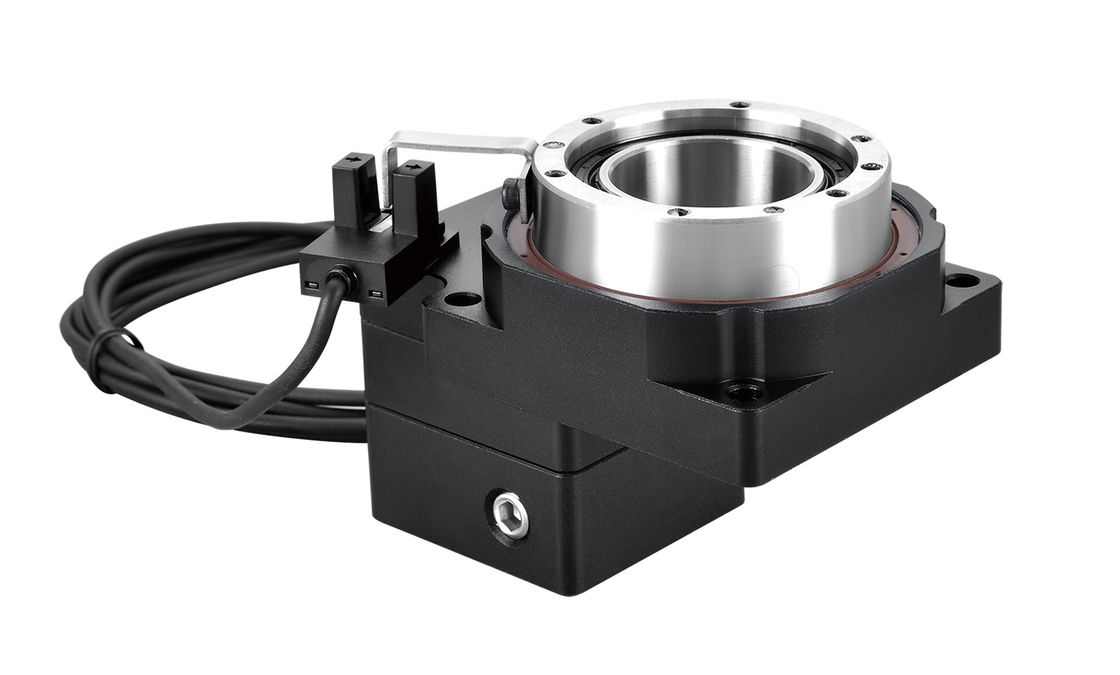

La plateforme rotative creuse remplace directement le séparateur de cames et le moteur DD.La plate-forme rotative creuse est une plate-forme de rotation numérique de haute précision avec l'avantage d'un faible coût et d'une grande précision, qui occupe un marché important dans la catégorie des plates-formes rotatives.
l'application
1Table de travail tournante dans la transformation de l'automatisation de la ligne de production
2- Les rouleaux rotatifs des machines de marquage ou de gravure au laser
3. axe de rotation dans un mécanisme d'alignement de précision
4- Un bras robotisé léger.
5- Traction directe à engrenages de haute précision
6. Haute précision, couple élevé, rigidité élevée, facilité d'utilisation, combinée à des moteurs pas à pas à boucle fermée de haute performance
avantage
1. Connexion directe: la structure de l'arbre de sortie du disque peut être directement connectée à la pièce à usiner de charge du disque, économisant la conception, le débogage des coûts de main-d'œuvre et la connexion des pièces de connexion
Le coût d'approvisionnement des connecteurs.
2- Plateforme tournante creuse de grand calibre: réalisation d'un câblage et d'une canalisation plus simples.
3Transmission de vitesse: positionnement de haute précision.
4. Positionnement à court terme: il peut réaliser le positionnement des charges inertielles en peu de temps.
Formes structurelles communes
Coaxial
L'arbre moteur et l'arbre central de la table tournante sont concentriques et forment une plateforme tournante directe
Type paraxial
Plateforme tournante reliée latéralement avec axe moteur et axe central de la table tournante en comportement parallèle
à angle droit
L'arbre moteur est perpendiculaire à l'axe central de la table tournante et forme une plate-forme tournante d'axe latéral
